Présentation



Un montage qui permet de faire l’effet « chenillard », en utilisant un PIC 12F675. J’ai utilisé des leds bleu cela change de l’ordinaire mais peu importe la couleur du moment que ça clignote, c’est le principal!!

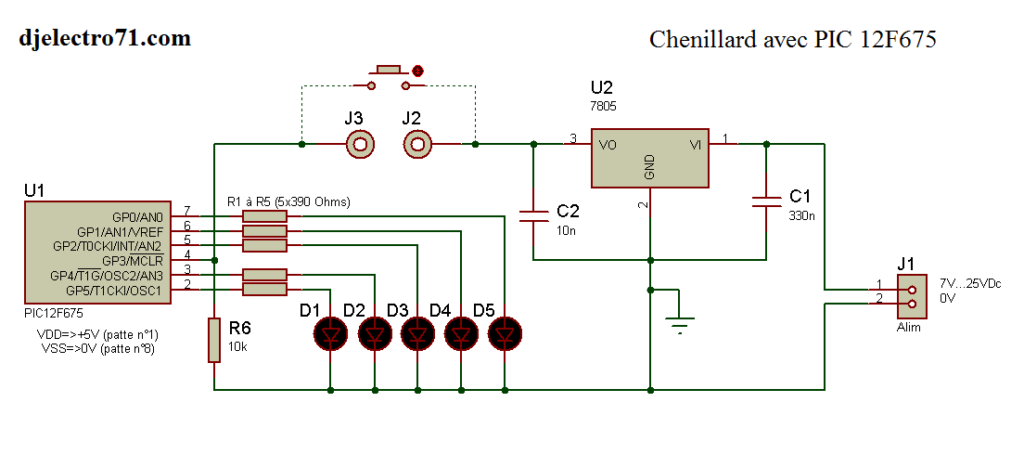

Schéma



Le bouton poussoir Bp1, permet de modifier l’effet du chenillard, soit 1 led soit 2 leds qui s’allumer successivement. Schéma simple mais au niveau de la programmation tout passe par les interrutpions du PIC12F675.
Une petite remarque, je n’ai pas intégré le bouton Bp1 dans le circuit imprimé, mais je vous laisse le soin de le positionner entre la broche n°4 du PIC 12F675 et le 0 V de l’alimentation. ce sera un bouton déporté…








Logiciel du PIC


Oui disponible ci-dessous:
MikroPascal
MikroC
– Et pour finir le Fichier.HEX

Circuit imprimé


Emplacement des composants
Typon au format PDF

Historiques


– 25/02/2018
Première mise à disposition
